（前續：低氧細胞實驗中三氣培養箱氮氣使用有效管理問題的解決方案——上）

二、低氧細胞實驗中三氣培養箱的氮氣消耗途徑和流量需求

2.1 CO₂培養箱運行中的CO₂氣體的消耗模式分析

       研究表明，健康成年女性體內細胞總數均值約28萬億個。平和呼吸狀態下，以潮氣量500mL、呼吸頻率12次/min計算，通氣量為6L/min。已知吸入氣體中O₂、CO₂體積占比分別為21%、0%，呼出氣體中O₂、CO₂體積占比分別為16%、4%，則每分鐘實際消耗O2和實際呼出CO₂體積分別為30mL、20mL。

       據測算，諸如Heracell VIOS 160i、CellXpert C170i、CellXpert C170和CB 170等內部容積160-170L的CO₂培養箱，滿載情況下可培養的細胞數量不過50億個。若與人體近30萬億個細胞比，則培養細胞群每日所吸收O2和排放CO₂體積約均不超過10mL，可以完全忽略不計。因此，無論CO₂培養箱或低氧型三氣培養箱，在連續工作狀態下，CO₂氣體的損耗主要經樣品存取開啟箱門時的快速逃逸和和培養箱通氣口CO₂分子擴散引起的緩慢泄漏這兩個途徑造成。

       據悉，一瓶40L CO₂氣氣瓶（12.5Mpa充填壓力，室溫下體積按5000L計算）對170L容積培養箱連續供氣約3個月，則CO₂氣體日消耗量約55L。

       實際工作中，培養箱內工作空間利用率通常低于75%，以確保O₂、CO₂、水蒸汽的充分對流和箱內溫度均一。170L CO₂培養箱內如有40%空間被帶蓋的各類培養容器填充，則剩余60%空間，約100L氣體為氣體自由流動空間，而其中CO2體積為5L。

       當箱門開啟時，隨著37℃混合氣體外逸，其中的CO₂將快速消散。箱內CO₂濃度降低，將觸發CO₂氣體調控機制啟動而開始向箱內輸入CO₂以試圖恢復CO₂濃度，這樣就箱門開啟狀態下，箱內一邊輸入CO₂，新補充CO₂迅即從敞開的箱門逃逸。故箱門開啟期間，實際損失CO₂體積或超過5L。而多人共享培養箱的條件下，若每日集中啟閉箱門2次，則日CO₂損耗量在10L以上。箱內裝載樣品越少，則氣體自由流動空間越大，氣體逃逸更充分；開門回合越多，因樣品操作而致CO₂損耗勢必更甚。

       細胞培養箱的背板上設有帶0.2μm孔徑濾器的進氣口，用于因CO₂、N2輸入而致箱內氣壓升高時排出部分氣體以平衡箱內外氣壓。持續運行的培養箱內CO₂氣體分壓5%，而箱外空氣中CO₂這一數值近于0%。通氣孔兩側的CO₂氣體分壓差，迫使箱內的CO₂氣體持續地以擴散方式外泄到箱外。結合55L的CO₂日耗量和每日啟閉箱門帶來的10L操作損耗數據可知，經通氣口擴散外溢的CO₂體積每日約45L。不同型號的培養箱，譬如MCO-50M（容積50L）、MCO-170M（161L）、Heracell VIOS 160i（165L）、CellXpert C170i（170L）、CB 170（170L）和Heracell VIOS 250i（255L）等培養箱，內部容積雖有差異，但CO₂工作濃度設定值和箱內CO₂分壓差一致，而機箱的通氣口均為一個。因此，所有CO₂培養箱運行時CO₂擴散泄漏的速度大致相同。只是箱體工作容積越小，經通氣口CO₂泄漏體積在工作總消耗量的占比更高。

       題外話：每日經CO₂培養箱泄漏進入細胞間的CO₂氣體多達數十升之多，將對室內O₂濃度產生持續稀釋作用。特別是當細胞間有多臺同類設備同時運行情況下，室內CO₂大量積聚不僅造成CO₂分壓超更會導致O₂分壓降低。故細胞培養室應具有可靠的通風換氣條件，便于將每日培養箱正常運行排放的CO₂及時排出，獲得新鮮空氣的補充。避免因造成的空氣中O₂分壓下降，造成實驗人員的不適反應和對細胞培養結果的干擾。詳情可參考本文參考文獻中制造商官方操作指南和國家相關法規內容。

       事實上，看似潔凈的細胞間，不僅存在“正常的”CO₂泄漏污染，優于具有相同氣體排放機制，如使用三氣培養箱，還會出現N2泄漏污染。而我們基于對CO₂培養箱工作氣體的排放途徑及原理，可以測算170L的三氣培養箱氣體的損耗情況。

2.2 三氣培養箱運行中氣體消耗模式分析

       根據格雷姆氣體擴散定律（Graham's law），在相同溫度和壓力下，氣體的擴散速率與其摩爾質量的平方根成反比。

       三氣培養工作氣體中，O₂、N2的分子量小于CO₂分子量。當箱內外氣體接觸界面兩側各氣體組分的分壓差一致情況下，小分子量的O₂、N2氣體分子擴散速度會比CO₂分子更快。

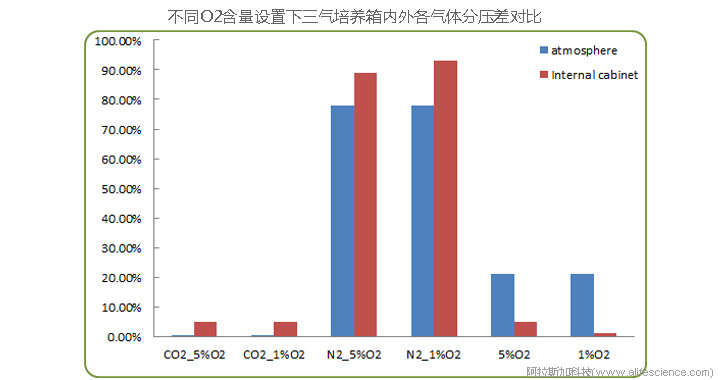

       三氣培養箱工作條件設定為5%-O₂、5%-CO₂時，基于箱體內外O₂、CO₂、N₂三種氣體在箱內外接觸界面兩側的氣體分壓差、氣體擴散定律和已知CO₂分子擴散流量，可獲得如下測算結果。

表3 5% O₂含量工作條件下三氣培養箱工作氣體外泄擴散速度理論測算表

       170L三氣培養箱內部空間利用率按40%計算，則102L自由空間全部由培養環境氣體充滿。

       如每日箱門需啟閉2次，則每日箱內O₂盡流入量約200L，同時箱內N2盡流出量約150L。為恢復箱內O₂濃度，除應補充150L損失的N₂，還須用與流入O₂同等流量的N₂置換O₂。因此，在不考慮氣體輸入期間通氣口少量氣體泄漏損失情況下，每日須補充N₂約148+203=351L。

       根據理想氣體狀態方程（p1V1/T1＝p2V2/T2），40L氮氣鋼瓶（充裝壓力12.5MPa）。氣體升溫至37℃時，可用氣體總體積約5036L。在三氣培養箱連續運行過程中，40L氣瓶供氣續航時間約14.3天；如培養箱為多人共享每次箱門啟閉超過2次，則氣瓶供氣持續時間進一步縮短。需指出的是：（1）這一測算結果還不包括培養箱首次啟動時內部氣體環境初始化過程所消耗的大量N₂；（2）測算是基于O₂濃度設定為5%這一前提進行的。如實驗中O₂濃度設定為1%，則日N₂補充流量飆升至465L，40L氮氣瓶持續供氣時間驟降至10.8天。

       有一篇原創作者信息、數據來源不詳?shù)木W(wǎng)文《三氣培養箱耗氣量到底會有多少呢？》，在眾多國產三氣培養箱廠商中流傳甚廣。文中提出：三氣培養箱，CO₂和O₂濃度都設定為5%時，首次開機初始化過程N2進氣量為培養箱容積的2倍，而運行過程維持低氧狀態所須N2則是箱體容積的4倍。故160L三氣培養箱開機N₂進氣量為320L，后續維持階段日耗N₂氣640L，40L氣瓶供氣時間為3.75天。不過，這個測算結果是錯誤的，而且與人們實際使用經驗不符。

       我們假設三氣培養內部容積為C（capacity，單位：升，下同）。細胞培養條件設定為37℃-5%濃度CO₂-5%濃度O₂。開機系統經初始化過程完成箱內空氣（0.0% CO₂：21.0% O₂：78% N2）氣體置換達到設定氣體環境條件，即：5% CO₂：5% O₂：89% N2。初始化過程輸入的CO₂體積為x，輸入N₂為y?？山⑷缦掠嬎汴P系：

5%（c+x+y）= x  ?????????????????????????????? ①

89%（c+x+y）=78%.c+y  ?????????????????????????????? ②

       求解可到5% O₂工作條件下兩種氣體初初始化過程所需氣體流量分別為x = 0.183c；y=2.483c。

如將公式②中89%用93%替換可得到：

93%（c+x+y）=78%.c+y  ?????????????????????????????? ③

       根據①、③求解可得到1% O₂工作條件下兩種氣體初始化過程所需氣體流量分別為x = 0.55c，y=9.45c。

      測算表明：

       在儀器開機初始化進程中所消耗的CO₂、N₂體積與箱體工作容積成正比。箱體容積越大，完成氣體置換所消耗氣體越多。而考慮到箱體背板上通氣口的正常氣體外泄功能后，實際消耗的CO2、N2體積數將大于上述計算值；

       相同箱體和內部空間利用率條件下，CO₂、N₂消耗量主要由O₂工作濃度值決定。O₂濃度設定越低，則這兩種氣體消耗越大。其中N₂消耗增長速率遠高于CO₂的增長速率。5% O₂工作條件下， N2消耗量是CO₂消耗量的13.6倍。而當O₂設定為1%時，兩種氣體消耗量之比升至17.2倍。這兩種氣體更換節奏的懸殊差異，勢必給實驗氣體的管理增加了負擔；

       5% 和1% O₂濃度工作條件下，維持系統低氧狀態每日需輸入的N2體積并非箱體容積的4倍，而是約2.5倍和9.45倍。

2.3 三氣培養箱運行中N2維護所需開支的測算

       根據北京地區實驗氣體服務商提供的信息，不計氮氣瓶租借費，一次40L氮氣送氣服務收費約450元。每日箱門只開啟一個回合前提下，170L三氣培養箱維持5% O₂濃度持續運行期間，每半個月的N₂購氣開支為450元，而若維持1% O₂濃度運行，則每周N₂購氣支出將超1000元。

       盡管實際工作中，三氣培養箱常年累月連續運行的情形并不多見。但上述測算結果足以說明，當三氣培養箱以1%-5%的較低O₂濃度工作時，運行所需N₂消耗量之大、耗費速度之快理應值得人們重視。

      未雨綢繆，采取必要管控措施降低N₂（和CO₂）消耗，既可大幅節省實驗開支，又可化解節假日期間實驗時N2供應“青黃不接”風險。（后續：低氧細胞實驗中三氣培養箱氮氣使用有效管理問題的解決方案——下）
